粉体ディスペンサー POWDER SHOT
武蔵エンジニアリング株式会社
- 材料調合や試薬前処理を自動化
- キャップの開閉、秤量 (ログ管理) も組合せ可能
- さまざまな容器に対し、配置、数を自由に設定可能
- 各種ロボットラインナップに搭載可能
概要
1台2役！粉体充填」と「液体充填」を集約！
粉状の薬品の溶解など従来の分注システムでは難しかった粉体＋液体の充填を自動化します。
特長
粉体の分注機能により材料調合や試薬前処理を自動化

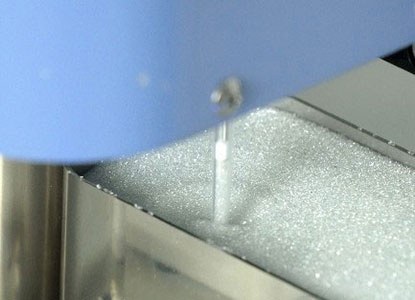

フィルター付きピペットチップにより粉体を所定量吸引・吐出※1
※1：分注容量は使用する粉体の密度により変化します。

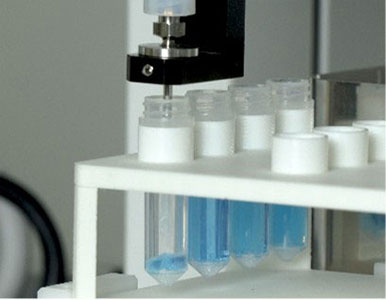

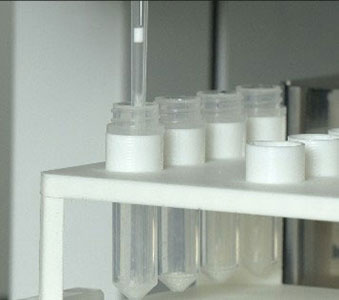

液体の充填
各種ヘッドやオプション機器の組み合わせでお望みのシステム構築可能

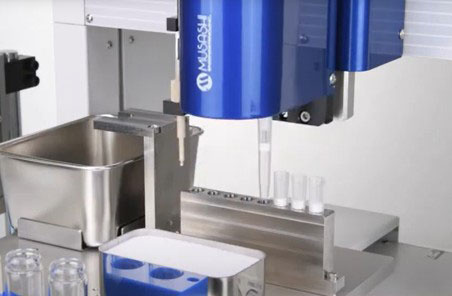

大容量粉体分注ヘッド

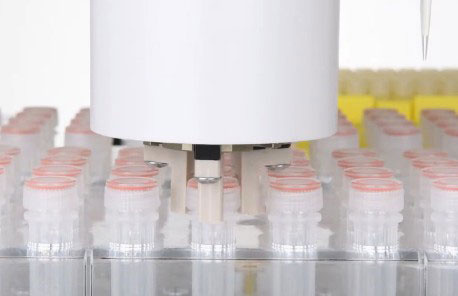

キャップ開閉用ヘッド

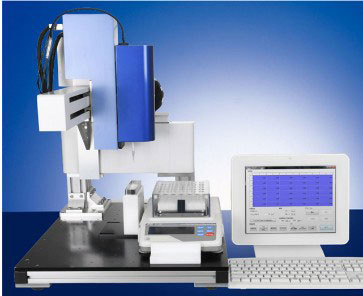

充填＆自動秤量システム
さまざまな容器やラック等への対応や自動化システムとの連携にも対応
お客様の現在ご使用の容器やラックなどに合わせた対応が可能です。また手作業部分の自動化にともなう既存システム等との連動などぜひご相談ください。
仕様
SHOTmini200ΩX［3軸SS機能付き］
| 型式 | SM2000MEGAX-3A-SS |
|---|---|
| 制御軸数 | 3軸 |
| 動作範囲 | X軸：200 ㎜ Y軸：80 ㎜ |
| 可搬質量 | X軸：20 ㎏ Y軸：15 ㎏ |
| プログラム入力方式 | ティーチングペンダント、パソコン |
| プログラム表示言語 | 和・英・中 |
| プログラム容量 | 40000ステップ (999チャンネル) |
| プログラム編集ソフト | MuCADV (オプション) |
| 電源 | 単相 AC100⁻240V 50/60Hz |
| 消費電力 | 130W |
| 外径寸法 | 380 (W) x 460 (D) x 590 (H) ㎜ |
| 質量 | 30 ㎏ |
| 使用環境 | 温度：0～40℃、湿度：20～80％ (結露なきこと)、高度：2000m以下 |
ワークベース［200 ㎜ M4 DS/SX用］
| 型式 | SMDS-WB200-M4 |
|---|---|
| 外径寸法 | 200 (W) x 200 (D) x 12.5 (H) ㎜ |
粉体分注ヘッド
| 分注容量 (0.5～120 ㎎) 用 | 最大120 ㎎ |
|---|---|
| 分注容量 (120～600 ㎎) 用 | 最大600 ㎎ |
| 使用チップ | フィルター付きピペットチップ |
| 搭載機能 | 吸引機能・吐出機能 |
| 付属品 | ヘッドコントローラ (AC100V 50/60Hz) |
真空ポンプ
| 用途 | 粉体分注ヘッドの吸引機能用 |
|---|---|
| 電源 | AC100V 50/60Hz |
| 外径寸法 | 203 (W) x 134.5 (D) x 182 (H) ㎜ |
液材分注ヘッド
| 吐出部 | チューブガイド (Φ1.5 ㎜用） |
|---|---|
| 駆動方式 | エアシリンダ上下駆動 |
中継BOX
| 用途 | 粉体分注ヘッド、卓上型ロボット間のI/O信号中継 |
|---|---|
| 外径寸法 | 100 (W) x 150 (D) x 113 (H) ㎜ |

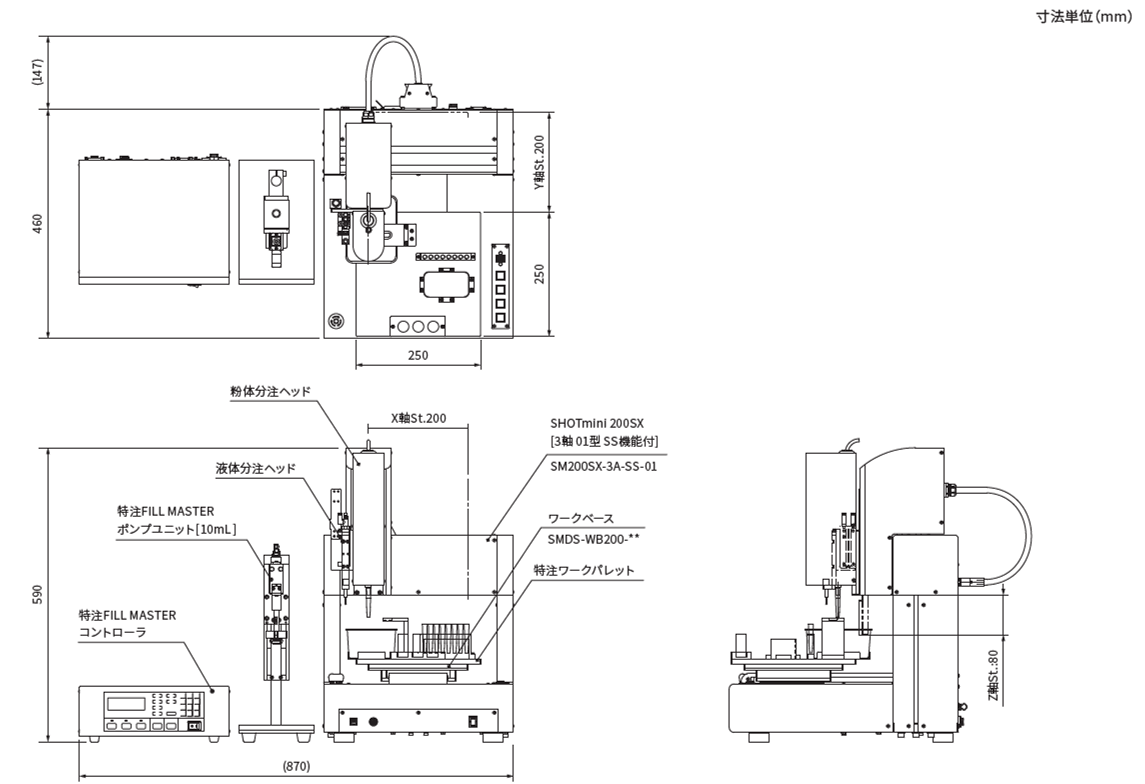

外径寸法図
分注システム連動例
粉体ディスペンサー POWDER SHOTー自動化対応攪拌遠心機 Robo Spin RS-04M 連動事例 (動画)
