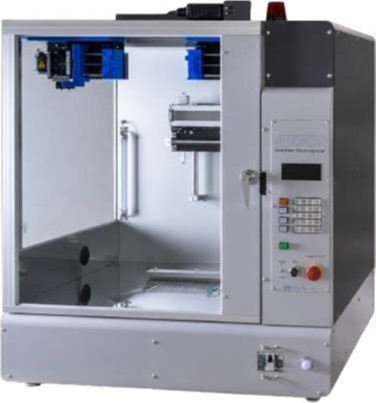

研究開発用ナノファイバー電界紡糸装置 BIG NANON
株式会社メック
研究者の声から生まれたハイパワーモデル
概要
「NANON」で培った高均一・高品質なナノファイバー紡糸技術を継承しながらお客様の声に応えて、よりパワフルで実用的な紡糸性能を実現しました。
ナノファイバー電解紡糸装置の概要についてはNANONのページをご参照ください。
ナノファイバー電解紡糸装置の概要についてはNANONのページをご参照ください。
特長 (NANONとの比較)
- NANONでは最大150 mmだった紡糸距離を250 mmに拡大。距離不足による課題を解消し、飛散を抑えた高精度紡糸を実現。
- チャンバーを大容量化 (チャンバー容量約3.8倍) 。内部スペース拡張により、ファイバーの集積率を向上。
清掃性も大幅アップ。 - シリンジポンプ2基搭載可能。2種類の溶液で、芯鞘構造などの特殊なファイバーを紡糸可能。
- 電源出力を30 kVから40 kVにパワーアップし、幅広い材料・条件に対応。
- チャンバー内部はオールステンレスで構成、医療用途などのアプリケーションに最適。
- 11連スピナレット搭載可能。多様なナノファイバーを効率よく作製 (生産量UP)。
仕様
| 用途 | 研究開発 |
|---|---|
| 主な製作物 | 不織布 A4サイズ x 2 (200 x 600 mm)、配向膜、ナノワイヤー、芯鞘・中空ファイバー、チューブ状ファイバーなど |
| 標準パーツ | プレートコレクタ、クリップスピナレット |
| オプションパーツ | コレクタ ドラム (Φ100w200, Φ200w200, Φ200w30)、 ディスク・マンドレル、ロールtoロール、Y軸可動 (コントローラが必要) |
| スピナレット 縦型クリップ、チューブレス、芯鞘、MJS 4穴、11連 |
|
| シリンジポンプ | 2台 (シリンジ各3個) |
| 高電圧電源 | 電圧： 0 kV - 40.0 kV 、電流： 0 μA - 100.0 μA |
| スピナレット動作 | 可動範囲 200 mm 揺動速度 0 - 300 mm/sec |
| コレクタ回転数 | ドラム：100 rpm - 3000 rpm 、ディスク：100 rpm - 3000 rpm 、マンドレル：50 rpm - 100 rpm |
| 紡糸距離 | 50 - 250 mm |
| 制御パラメータ | 高電圧値、溶液供給量、コレクタ回転速度、スライダー上下移動量 (半自動)、 クリーニング頻度および間隔、スライダー速度および距離 |
| ファン吸排気量 | 18 m3/hr 以上 |
| 溶液供給量 | 0.1 - 60 mL/hr (ポンプ1台あたり) |
| シリンジ容量 | 2.0 / 5.0 / 10.0 (mL) |
| 安全装置 | セーフティロック、ドアロック (オプション) 、非常停止ボタン 、高圧表示灯、強化ガラス 、 排気ガス浄化フィルター 、高電圧出力の高速遮断 、高電圧過電流発生時の高電圧遮断 |
| 環境条件 | 温度：20℃ - 30℃、 湿度：30％ - 70％ (結露のないこと) |
| 定格電源 | AC 85 V - 125 V, 170 V - 250 V 50Hz / 60Hz (出荷時選択) |
| 消費電力 | 1 kW 以下 |
| 外形寸法 | 985W × 890D × 1050H (mm) |
| チャンバー内寸 | 935W × 678D × 770H (mm) |
| 重量 | 150 kg 以下 |
システムパーツ (搭載可能なコンポーネンツ)
コレクタ
プレートコレクタ
不織布の紡糸に最適
ドラムコレクタ
φ100W200、φ200W200、Φ200W30から選択。回転数変更で不織布や配向性ナノファイバーを作成可能
マンドレルコレクタ
チューブ状のナノファイバー構造体を作製

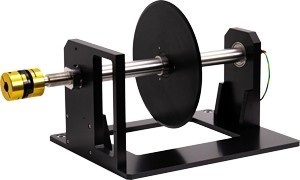

ディスクコレクタ
配向したナノファイバーの束 (バンドル) を作製
Y軸可動コレクタ (+コントローラ)
プレートコレクタをY軸方向に可動 (ストローク：±25 mm)

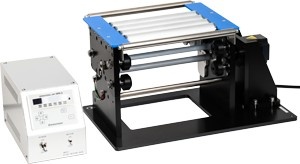

ロール・トゥ・ロールコレクタ
ナノファイバーシートを作成
(基材にアルミホイル使用可能)
スピナレット / シリンジポンプ
クリップスピナレット
短時間で多種の溶液の紡糸が可能な標準スピナレット
縦型クリップスピナレット
ノズルの配列を縦型にしたもので 洗浄、交換などの取り扱いが簡単
芯鞘スピナレット
中空ファイバー、芯鞘構造ファイバーを紡糸可能
チューブレススピナレット
注射器を直接取り付け、少量の溶液で紡糸可能
マルチジェットスピナレット
標準ノズルの10倍 - 20倍の効率で紡糸可能
11連スピナレット
ノズルを最大10 本取り付けることが可能
