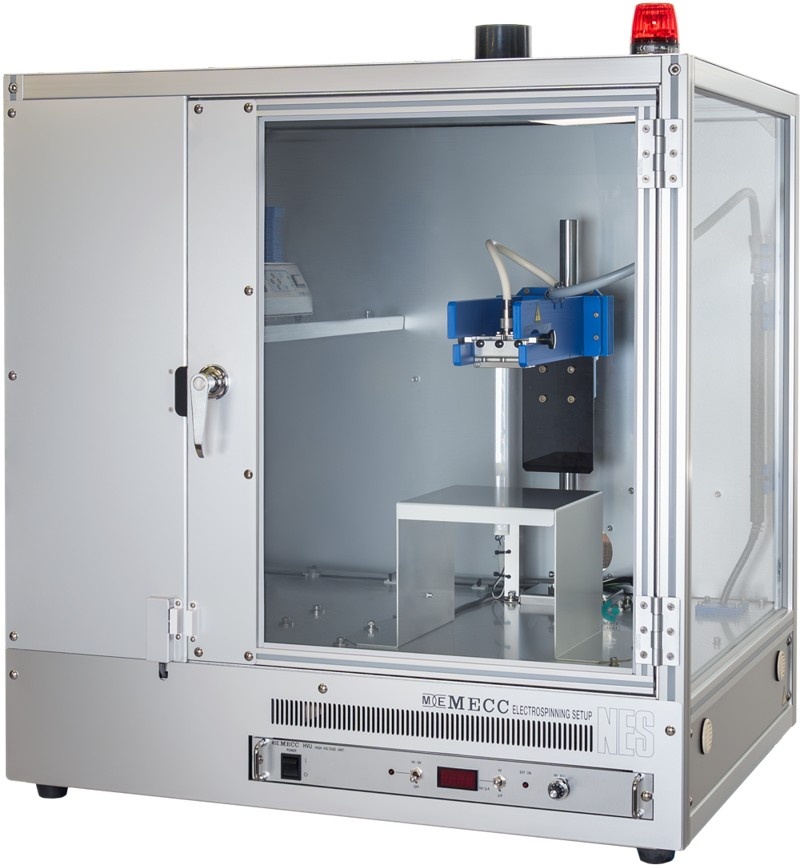

研究開発用 電界紡糸装置 NES-101
株式会社メック
アプリケーション開発に最適な、ナノファイバー電解紡糸のエントリーモデルです。研究に必要なユニットを選んで構成できます。
概要
高電圧電源、クリップスピナレット、プレートコレクターなど紡糸実験に必要な装備を研究内容に合わせて構成することができ、コストを抑えて必要な機能を実現します。
ナノファイバー電解紡糸装置の概要についてはNANONのページをご参照ください。
ナノファイバー電解紡糸装置の概要についてはNANONのページをご参照ください。
特長
- 加熱コレクタやX-Yステージの搭載が可能で均一且つ大きなシートの作成が可能です。
- ドアのインターロックや強化ガラス、高電圧の遮断などの安全対策を徹底。
- 2面の強化ガラスで紡糸の状態をしっかり観察できます。
仕様
| 用途 | 研究開発 |
|---|---|
| 主な製作物 | 不織布、芯鞘・中空ファイバー |
| 標準コレクタ | プレート |
| オプションコレクタ | 加熱 (室温～100℃) 、XYステージ (X軸：0 - 250 mm、Y軸：0 - 150 mm) |
| 標準スピナレット | クリップ (75 mm幅) |
| オプションスピナレット | チューブレス、芯鞘 |
| シリンジポンプ | HSP-101 (オプション) ※お持ちのシリンジポンプも使用可 |
| 溶液供給量 | 0.1 - 60 mL/hr |
| 操作 | タッチパネル・スイッチ |
| 高圧電源 | 電圧 0.0 kV - 30.0 kV 電流 0.0 µA - 100.0 µA |
| 紡糸距離 | 50 - 200 mm (スピナレット針の下面～コレクタ上面) |
| 制御パラメーター | 高電圧値、溶液供給量、XYステージ速度および距離、スピナレット上下移動量 (半自動) |
| ファン排気量 | 6 m3/hr以上 |
| シリンジ容量 | 2.0 / 5.0 / 10.0 (mL) |
| 外形寸法 (突起物を除く) | 850W x 654D x 890H (mm) |
| 重量 | 85 kg以下 |
| 安全装置 | 高電圧インターロック、鍵付きドア、非常停止ボタン、高圧表示灯、強化ガラス、ドアスイッチ、高電圧出力の高速遮断、排気ガス浄化フィルター、XYステージの停止ボタン、高電圧過電流発生時の高電圧遮断 |
システムパーツ (搭載可能なコンポーネンツ)
スピナレット / シリンジポンプ
クリップスピナレット
短時間で多種の溶液の紡糸が可能な標準スピナレット
芯鞘スピナレット
中空ファイバー、芯鞘構造ファイバーを紡糸可能
チューブレススピナレット
注射器を直接取り付け、少量の溶液で紡糸可能
高電圧ユニット
ナノファイバーを紡糸するための直流高圧電源です (30 kV/40 kV)
高耐電圧シリンジポンプ
絶縁不良などにより放電が発生しても故障しない外付けポンプ
プレートコレクタ
標準のコレクタ
加熱コレクタ
室温～100℃の範囲で加熱し、溶媒の揮発を促進
前後左右XYステージ
XY方向に各コントローラで移動させ、大型で均一なナノファイバーを作製
