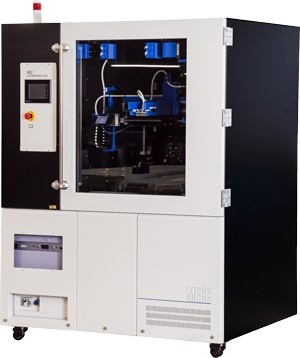

研究開発用 電界紡糸装置 NF-500
株式会社メック
研究開発用ハイエンドモデル
- 幅500 ｍｍの連続シート紡糸を実現。
- 加熱紡糸、芯鞘ファイバー紡糸にも対応。
概要
NF-500 は、エレクトロスピニング法を用いたハイエンドモデルの紡糸装置です。
拡張性の高い装置または最先端の紡糸技術をお求めのお客様にお勧めの製品です。
ナノファイバー電解紡糸装置の概要についてはNANONのページをご参照ください。
拡張性の高い装置または最先端の紡糸技術をお求めのお客様にお勧めの製品です。
ナノファイバー電解紡糸装置の概要についてはNANONのページをご参照ください。
特長
- ご要望、仕様に合わせて、必要なユニットを自由に組み合わせることができるので、理想的な装置を実現。
- 最大500 mm 幅の長尺や600 x 600 mmの大型シートの紡糸が可能。
- すべてのコレクタ、スピナレットの搭載が可能でさまざまな形状のナノフファイバーを紡糸できます。
- 加熱紡糸スピナレットで高温でなければ溶けない材料 (ポリマー) も紡糸可能。
- マルチジェットスピナレットで大量生産のシミュレーションも可能です。
- 高電圧印加時のインターロック、ドアロックや廃棄フィルター、感電を避けるため電源オフ時の急速高電圧ディスチャージなど作業者の安全性に配慮
仕様
| 用途 | エレクトロスピニング法によるナノファイバー作製 (研究開発用) |
|---|---|
| 主な製作物 | 不織布、配向膜、芯鞘構造ファイバー・ナノファイバーチューブ/バンドル、長尺シート など |
| 主な紡糸材料 | PVDF、PEO、PVA、PLLA、ナイロン６、PET、PU、PMMA、PP、PAN、PLGA、PCL、PI、 キトサン、コラーゲン、ヒアルロン酸、ゼラチンなど |
| コレクタ | プレートコレクタ：150 x 200、150 x 600 (標準装備) ドラムコレクタ：Φ200w30、Φ100w200、Φ200w200、Φ200w300、Φ200w600 ディスクコレクタ マンドレルコレクタ：L150、L450 ロールtoロール・コレクタ：w200、w450、ｗ500 Ｙ軸可動コレクター (＋制御ユニット) |
| スピナレット | クリップスピナレット (標準装備) 縦型クリップスピナレット 芯鞘スピナレット チューブレススピナレット 溶液加熱スピナレット (＋温度制御器＋高周波電源) 11連クリップスピナレット マルチジェットスピナレット：4穴、6穴、8穴 ピットノズル・パイプ (BNP) スピナレット |
| 高圧電源 | 50 kV、100 μA |
| シリンジポンプ | 2台内蔵 (シリンジ各3個装着可) |
| 操作・制御 | タッチパネル・PLC |
| 紡糸距離 | 50 - 300 mm |
| 可動域 | X軸：±300 mm (自動) Y軸：0 - 50 mm (手動) Z軸：50 - 300 mm (半自動：タッチパネルで制御) |
| X軸トラバース速度 | 300 mm/sec |
| コレクタ回転速度 | ドラム：100 rpm - 3000 rpm ディスク：100 rpm - 3000 rpm マンドレル：50 rpm - 100 rpm |
| クリーニング機構 | 紡糸中にノズル先端を自動清掃 (タッチパネルで頻度、間隔を設定) |
| 使用環境条件 | 温度：20℃ - 30℃、湿度：30％ - 70％ (結露のないこと) |
| 入力電圧 | AC85V - 115V, 170V - 250V (単相) |
| 消費電力 | 1500 VA以下 |
| 外形寸法 | 1460 W x 950D x 1903H (mm) |
| 紡糸チャンバー | 1454W x 788D x 1045H (mm) |
| 重量 | 700 kg以下 |
システムパーツ (搭載可能なコンポーネンツ)
コレクタ
プレートコレクタ
不織布の紡糸に最適
ドラムコレクタ
φ100W200、φ200W200、Φ200W30から選択。回転数変更で不織布や配向性ナノファイバーを作成可能
マンドレルコレクタ
L150、L450から選択
チューブ状のナノファイバー構造体を作製
ディスクコレクタ
配向したナノファイバーの束 (バンドル) を作製
Y軸可動コレクタ (+コントローラ)
プレートコレクタをY軸方向に可動 (ストローク：±25 mm)
ロール・トゥ・ロールコレクタ
ナノファイバーシートを作成
(基材にアルミホイル使用可能)
スピナレット / シリンジポンプ
クリップスピナレット
短時間で多種の溶液の紡糸が可能な標準スピナレット
縦型クリップスピナレット
ノズルの配列を縦型にしたもので 洗浄、交換などの取り扱いが簡単
芯鞘スピナレット
中空ファイバー、芯鞘構造ファイバーを紡糸可能
チューブレススピナレット
注射器を直接取り付け、少量の溶液で紡糸可能
マルチジェットスピナレット
標準ノズルの10倍 - 20倍の効率で紡糸可能
11連スピナレット
ノズルを最大10 本取り付けることが可能
BNPスピナレット
針の代わりにビット型のノズルのスピナレットでノズル数、ノズル間の距離を調整して紡糸が可能
溶液加熱スピナレット
200℃まで溶液を加熱し、常温で紡糸できない材料を紡糸することが可能
高電圧ユニット
50kVタイプまで選択可能
