大型産業用3Dプリンター G-ZERO L1
株式会社グーテンベルク
- 高速 x 高精度 x 高強度
- ヘッド最高速度700 mm/s、最高加速度30,000 mm/s2
- フィラメントを守る除湿ユニットを搭載
- 国内メーカーの手厚いサポート
概要
G-ZERO L1は、各パーツの剛性や精度を飛躍的に高めることで、大型モデルでありながら、ヘッド最高速度700 mm/s、最高加速度30,000 mm/s2、積層ピッチ50 – 200 μmといった業界トップレベルの高速・高精度造形を実現しています。スタンダードモデルのG-ZEROと比較し造形エリアは2倍に拡大。大型造形はもちろん、一度に造形できるパーツ点数もアップし、生産現場における活用シーンが広がります。
特長
①：大型モデルでも変わらない業界トップレベルの速度と精度
G-ZERO L1は、各パーツの剛性や精度を飛躍的に高めることで、大型モデルでありながら、業界トップレベルの高速・高精度造形を実現しています。
②：造形エリアが広がれば活用シーンも広がる
造形エリアがスタンダードモデルの2倍に拡大。大型造形はもちろん、一度に造形できるパーツ点数もアップし、生産現場における活用シーンが広がります。
③：PA、PPSベースのPOTICON FILAMENTを安定出力
PPSやPA等、生産現場でニーズの高い素材が利用可能です。
大塚化学のPOTICON FILAMENTを用いれば、射出成形品に迫る強度が得られます。
④：材料劣化を防ぐ除湿ユニットを搭載
品質劣化の原因となる湿気からフィラメントを守る除湿ユニットを搭載。フィラメントの保存環境を一定に保ち、安定した出力を実現します。
⑤：国内設計・国内製造
グーテンベルクは東京都蒲田の町工場で設計/製造を続けており、お客様の声をいち早く設計に反映。日本品質の製品を送り届けています。トラブルがあった際もお客様の生産活動に影響が出ないよう、素早く対応が可能です。
⑥：高速・高精度造形を維持し続けるG-ZERO独自の高耐久設計
耐久性はG-ZEROの高速・高精度造形を維持し続ける為の重要な要素です。独自設計の金属切削部品をはじめとした耐久性の高いパーツ、そして緻密なマシン制御が生産用途に耐えられる高品質な出力を支えています。

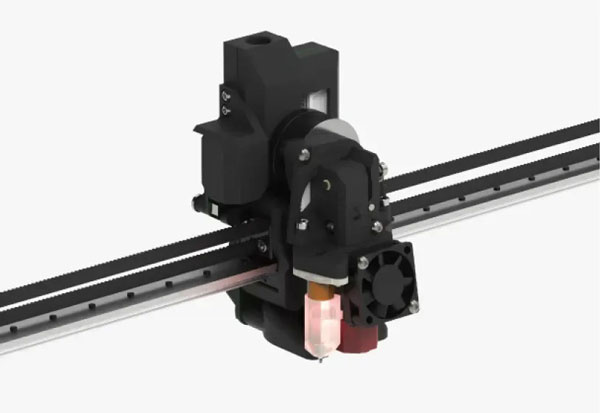

軽量ヘッド
軽量なツールヘッドは高速移動によるレールへの負荷を下げ、ブレが少なく精緻な造形を可能にします。

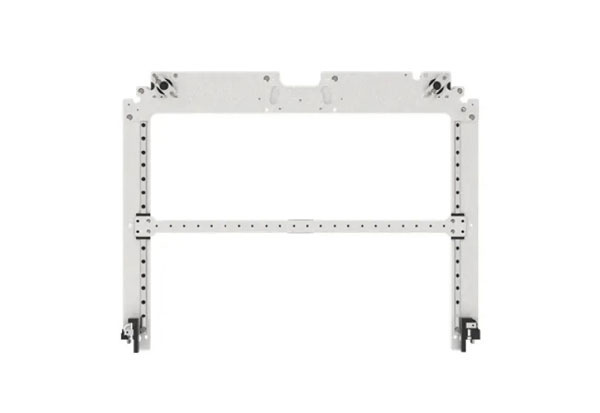

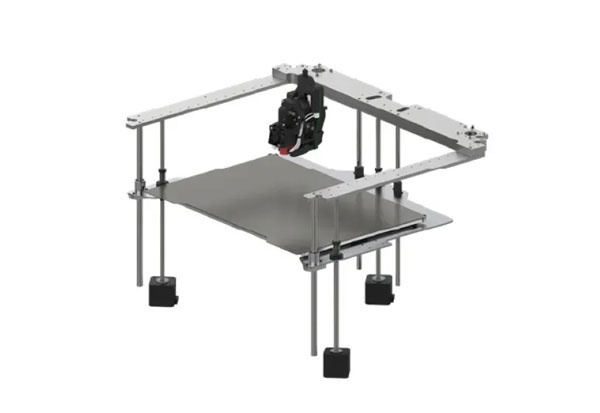

高剛性切削パーツ
ヘッドの動きを支えるフレームには、削り出しの高剛性パーツを採用。高速・高精度造形を支えます。
3軸独立制御 + ベッドメッシュ補正
正確なオートキャリブレーションにより、作業者負担の少ないメンテナンス性を実現しました。
耐久性に優れた可動部パーツ
高速造形において常に負荷のかかる可動部には、信頼のあるメーカーによる高品質な部品を採用。長期に渡り高い耐久性と精度を発揮します。

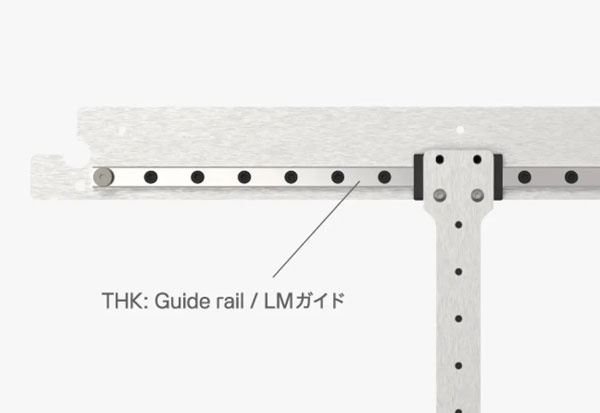

THK社製 / リニアガイドレール

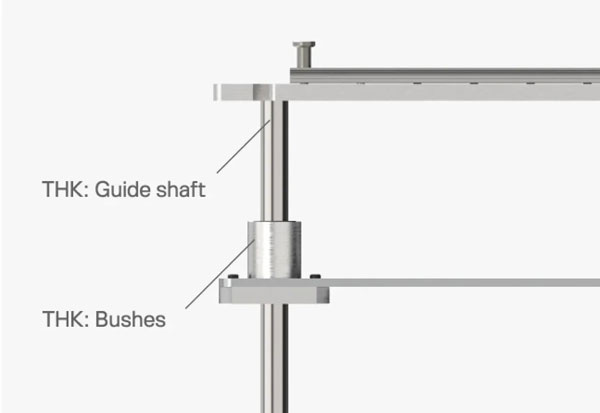

THK社製 / ガイドシャフトとブッシュ

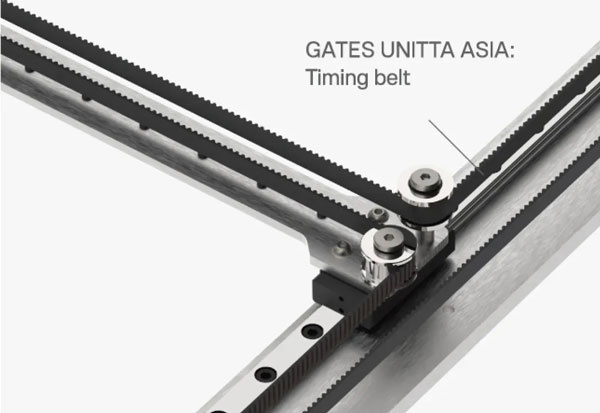

ゲイツ・ユニッタ・アジア社製 / タイミングベルト
ソフトウェア
WEB UIによる遠隔操作
G-ZERO L1 / G-ZEROは本体だけでなく同一LAN内にあるPCやタブレットからブラウザ経由で操作することも可能です。造形中の温度や速度、映像などを監視することができるので3Dプリンターの前に張り付いて上手くいっているか気を揉む必要はありません。
Case study

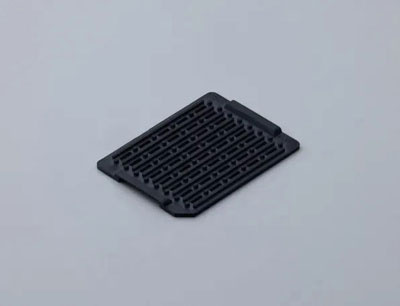

半導体搬送トレー
POTICON ESD PPSの持つ帯電防止性能を活かした半導体搬送トレー。反りが出やすいトレー形状も高い寸法精度で実現しています。
SIZE 120 x 90 x 6.5 mm MATERIAL POTICON ESD PPS TIME 2h25min
ロボットグリッパー
汎用フィラメントを用いた機構検討モデル。G-ZEROは汎用材でも速く正確な造形が可能で、可動部のラピットプロトタイピングにも適しています。
SIZE 150 x 150 x 30 mm MATERIAL PLA TIME 1h56min

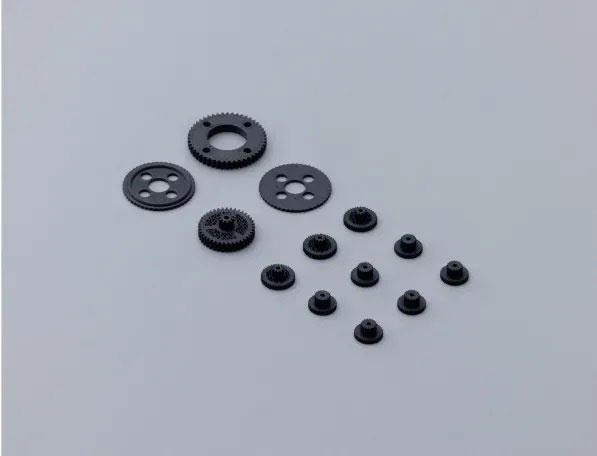

精密ギヤ
寸法精度が良く微細な形状も正確に出せる為、市販されていないオリジナルのギヤも出力可能です。
SIZE 10.5 x 10.5 x 5.2 mm MATERIAL POTICON STD1 PA TIME 16min/個
※最小サイズ(歯数)
のギヤ出力時のもの

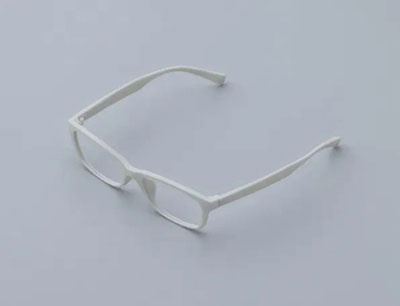

メガネのプロトタイプ
メガネのような繊細な形状も精度よく出力できます。光造形に比べ溶剤を使わず安全に造形物が得られるので、オフィス内での造形検討にも適しています。
SIZE 145.8 x 40.7 x 38.5 mm MATERIAL PLA TIME 3h30min

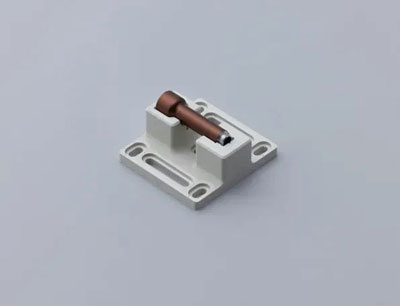

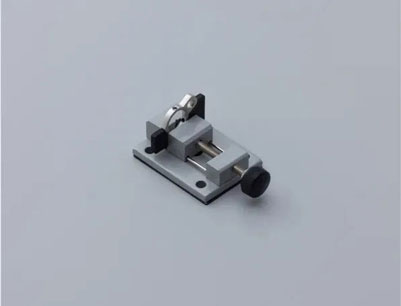

レーザー刻印治具
POTICON FILAMENTの特性を活かし、レーザー刻印用治具に要求される高い位置決め精度と耐久性を実現しています。
SIZE 62 x 67 x 25 mm MATERIAL POTICON HARD PPS TIME 2h52min
タップ開け用治具
生産効率を上げる高品質の治具類を、素早く製作。 本治具は、造形時間6分で製作されました。
SIZE 45 x 21.9 x 3.6 mm MATERIAL PC-CS TIME 6min

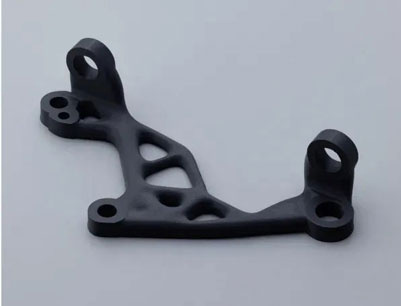

大型ブラケット部品
射出成形では造形が困難な、トポロジー最適化された複雑形状でも、強度と精度を備えた出力が可能です。
SIZE 375 x 190 x 85 mm MATERIAL POTICON STD2 PA TIME 13h50min

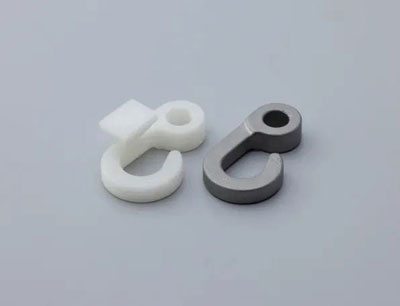

消失パーツ（左）*完成鋳物（右）
一般的に金型で作られる消失模型を、G-ZEROで出力した樹脂造形物で代替。型の作製コストが削減され、強度及び扱いやすさも向上しました。
SIZE 106.3 x 68.6 x 39.5 mm MATERIAL 金属鋳造用フィラメント TIME 5h30min

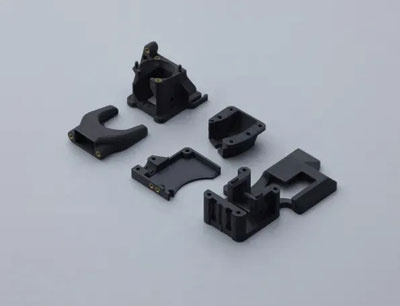

G-ZEROツールヘッドパーツ
カーボンファイバー入りの樹脂を用いて、G- ZERO自身で出力しています。高い寸法精度で量産品パーツとして使用可能な嵌合精度を実現しています。
SIZE 170 x 110 x 42 mm MATERIAL PC-CS TIME 4h2min

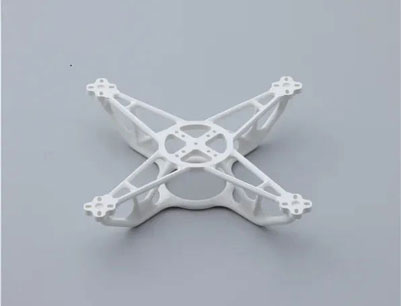

ドローンフレーム
POTICON FLEX PA12 を使用することで衝撃に強いドローンフレームを作製。造形の難しい、細く抜け の多いフレーム構造も高い精度で出力しています。
3Dmodel provider : AeroEngineer
Title : Optimal Quadrotor Frame 3D print model
Source : CGTrader.comSIZE 177.3 x 177.3 x 43.5 mm MATERIAL POTICON FLEX PA12 TIME 5h30min

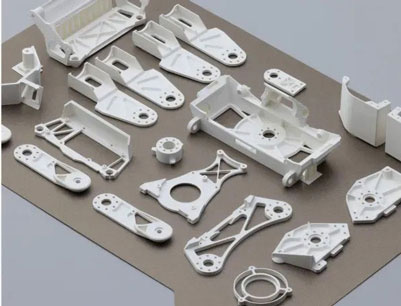

ロボットパーツ
G-ZERO L1の造形エリアの広さを活かし、機構や外装などの多様な部品を一度に造形しています。段取りの手間が減ることで実質的なリードタイムが大幅に短縮できます。
SIZE 320 x 230 x 42 mm MATERIAL POTICON STD1 PA TIME 12h30min
真空成形型
POTICON HARD PPSの耐熱性と強度を活かした真空成形型の試作。造形範囲の大きいG-ZERO L1により、高さのある形状も再現可能です。
SIZE 250 x 230 x 120 mm MATERIAL POTICON HARD PPS TIME 23h56min
仕様
| 概要 | |
|---|---|
| 名称 | G-ZERO L1 |
| 製品概要 | FFF式3Dプリンター |
| 生産国 | 日本 |
| 寸法/重量 | |
| 本体外寸 | 530 x 440 x 520 mm キャビネット込：H1050 mm |
| 梱包外寸 | 本体：670 x 600 x 730 mm キャビネット：670 x 600 x 670 mm |
| 本体重量 | 45.5 kg |
| キャビネット重量 | 27.5 kg ※フィラメントを除く |
| 印刷性能 | |
| 造形範囲 | 360 x 250 x 235 mm |
| ノズル数 | 1 |
| ノズル直径 | 0.2/0.4 mm |
| 最高ノズル温度 | 350 °C |
| 最高ベッド温度 | 120 °C |
| 最高チャンバー温度 | 60 °C |
| 対応樹脂 | PPS(RT4, RT4E), PA(NTL34M, NTL36) PLA, ABS, PC, ASA, PA, TPU |
| 積層ピッチ | 0.05 mm-0.2 mm ※0.4 mmノズルの場合 |
| プリントヘッド最大駆動速度 | 700 mm/s |
| プリントヘッド最大加速度 | 30,000 mm/s2 |
| ビルドプレート | Smooth/Texture（磁気着脱式） |
| ベッドレベリング | 3軸独立制御 + ベッドメッシュ補正 |
| キネマティクス | Core XY |
| 電源 | |
| 定格電圧 | AC100V |
| 定格周波数 | 50/60Hz |
| 消費電力 昇温時最大 (プリント前) | 600W(750VA) |
| 消費電力 プリント中 | 350W(450VA) ※ASA使用時の参考値 |
| インターフェース | |
| ディスプレイ | 5inchタッチパネル |
| ネットワーク接続 | Wi-Fi (2.4 and 5 GHz) |
| ローカル接続 | Ethernet |
| カメラ | 有 |
| 対応メディア | USB Type-A |
| 対応スライサー | PrusaSlicer |
| WEB UI | Mainsail |
