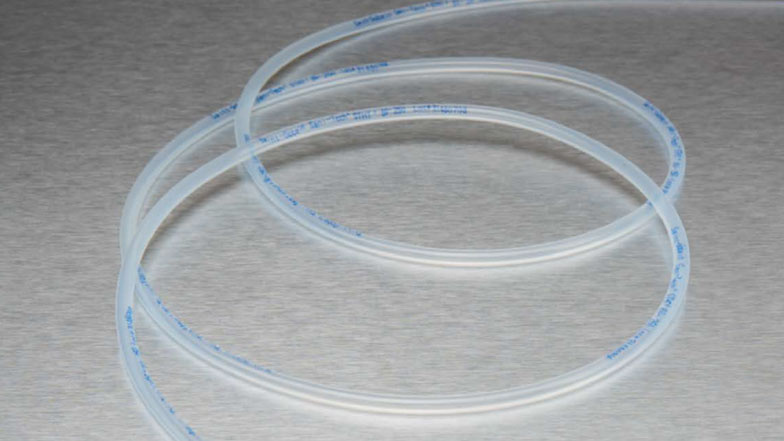

Sani-Tech® STHT®-80
Sani-Tech® STHT®-80は、高圧・真空用途に対応した高純度白金加硫シリコーンチューブです。
ブレードのような補強材なしで高い硬度を実現。高い破裂圧力性能をもち、脈動を大幅に低減。充填ニードルからの意図しない液だれを防ぎつつ高精度な充填・計測が可能です。
また、透明性が高いため視認性に非常に優れており、製薬工程の信頼性と効率を高めます。
特長
- 一般的な流体移送チューブよりも高い破裂圧力
- 流量増加
- 真空状態における耐圧性
- 高い透明性
- ポンプ下流の脈動を低減
- BPOGプロトコールに準拠した抽出物レポート
- ADCF適合，BSE/TSE非該当
- USP <88> Class VI, および/または USP <87>、および/またはISO10993-5 準拠
- EP 3.1.9 準拠
- ValPlus™認証取得*
ValPlus™ とは
業界初、サンゴバン独自のチューブのバリデーション認証プロクラム。シングルユースの流体処理コンポーネントにおいて、より高いレベルの品質保証を提供します。以下の業界標準要件を満たす検証を実施しております。
ValPlus™ 詳細について：https://www.biopharm.saint-gobain.com/valplus
物理的特性
| 物性 | ASTM法 | 参考値 |
|---|---|---|
| デュロメータ硬度 (ショアA) | D2240 | 83 (公称値) |
| 引張強度 | D412 | > 700 psi (4.826 MPa) |
| 伸び | D412 | > 300 % |
| 比重 | D792 | 1.19 |
特に断りのない限り、試験はすべて室温で行った。
示された値は、2 mmまたは0.078インチ厚のASTMプラーク成形品またはASTMデュロメーター成形ボタンで測定された。
示された値は、2 mmまたは0.078インチ厚のASTMプラーク成形品またはASTMデュロメーター成形ボタンで測定された。
用途
- 充填仕上げの液体移送
- 高圧力による液体移送
- 大型ステンレス鋼容器からの静水圧移送
- 無菌ろ過完全性試験 / PUPSIT
- 高粘度の濃縮液体ストリーム など
製品情報
破裂圧力試験方法：ASTM D1599
| 品番 | 内径 (inch) |
内径 (mm) |
外径 (inch) |
外径 (mm) |
肉厚 (inch) |
肉厚 (mm) |
破裂圧力 (psi) |
破裂圧力 (bar) |
破裂圧力 (MPa) |
最小曲げ半径 (inch) |
最小曲げ半径 (mm) |
真空率 (MPa) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| STHT80-031-1 | 0.031 | 0.8 | 0.094 | 2.4 | 0.031 | 0.8 | 510 | 35.2 | 3.5 | 0.21 | 5.3 | >0.10 |
| STHT80-031-2 | 0.031 | 0.8 | 0.156 | 4 | 0.063 | 1.6 | 636 | 43.8 | 4.4 | 0.34 | 8.6 | >0.10 |
| STHT80-063-2 | 0.063 | 1.6 | 0.188 | 4.8 | 0.063 | 1.6 | 504 | 34.7 | 3.5 | 0.28 | 7.1 | >0.10 |
| STHT80-063-3 | 0.063 | 1.6 | 0.25 | 6.4 | 0.094 | 2.4 | 593 | 40.9 | 4.1 | 0.24 | 6.1 | >0.10 |
| STHT80-125-2 | 0.125 | 3.2 | 0.25 | 6.4 | 0.063 | 1.6 | 319 | 22 | 2.2 | 0.22 | 5.6 | >0.10 |
| STHT80-125-3 | 0.125 | 3.2 | 0.313 | 8 | 0.094 | 2.4 | 431 | 29.7 | 3 | 0.15 | 3.8 | >0.10 |
| STHT80-125-4 | 0.125 | 3.2 | 0.375 | 9.5 | 0.125 | 3.2 | 506 | 34.9 | 3.5 | 0.23 | 5.8 | >0.10 |
| STHT80-188-2 | 0.188 | 4.8 | 0.313 | 8 | 0.063 | 1.6 | 257 | 17.7 | 1.8 | 0.43 | 10.9 | >0.10 |
| STHT80-188-3 | 0.188 | 4.8 | 0.375 | 9.5 | 0.094 | 2.4 | 353 | 24.3 | 2.4 | 0.34 | 8.6 | >0.10 |
| STHT80-188-4 | 0.188 | 4.8 | 0.438 | 11.1 | 0.125 | 3.2 | 421 | 29 | 2.9 | 0.28 | 7.1 | >0.10 |
| STHT80-250-2 | 0.25 | 6.4 | 0.375 | 9.5 | 0.063 | 1.6 | 201 | 13.9 | 1.4 | 0.7 | 17.8 | >0.10 |
| STHT80-250-3 | 0.25 | 6.4 | 0.438 | 11.1 | 0.094 | 2.4 | 281 | 19.4 | 1.9 | 0.54 | 13.7 | >0.10 |
| STHT80-250-4 | 0.25 | 6.4 | 0.5 | 12.7 | 0.125 | 3.2 | 334 | 23 | 2.3 | 0.42 | 10.7 | >0.10 |
| STHT80-313-3 | 0.313 | 8 | 0.5 | 12.7 | 0.094 | 2.4 | 216 | 14.9 | 1.5 | 0.87 | 22.1 | >0.10 |
| STHT80-313-4 | 0.313 | 8 | 0.563 | 14.3 | 0.125 | 3.2 | 294 | 20.3 | 2 | 0.66 | 16.8 | >0.10 |
| STHT80-375-2 | 0.375 | 9.5 | 0.5 | 12.7 | 0.063 | 1.6 | 140 | 9.7 | 1 | 1.38 | 35.1 | >0.10 |
| STHT80-375-3 | 0.375 | 9.5 | 0.563 | 14.3 | 0.094 | 2.4 | 208 | 14.3 | 1.4 | 1.08 | 27.4 | >0.10 |
| STHT80-375-4 | 0.375 | 9.5 | 0.625 | 15.9 | 0.125 | 3.2 | 266 | 18.3 | 1.8 | 0.88 | 22.4 | >0.10 |
| STHT80-500-3 | 0.5 | 12.7 | 0.688 | 17.5 | 0.094 | 2.4 | 163 | 11.2 | 1.1 | 1.72 | 43.7 | >0.10 |
| STHT80-500-4 | 0.5 | 12.7 | 0.75 | 19.1 | 0.125 | 3.2 | 204 | 14.1 | 1.4 | 1.39 | 35.3 | >0.10 |
| STHT80-500-5 | 0.5 | 12.7 | 0.875 | 22.2 | 0.188 | 4.8 | 282 | 19.4 | 1.9 | 1.26 | 32 | >0.10 |
| STHT80-625-4 | 0.625 | 15.9 | 0.875 | 22.2 | 0.125 | 3.2 | 171 | 11.8 | 1.2 | 2.15 | 54.6 | >0.10 |
| STHT80-625-5 | 0.625 | 15.9 | 1 | 25.4 | 0.188 | 4.8 | 230 | 15.9 | 1.6 | 1.75 | 44.5 | >0.10 |
| STHT80-750-4 | 0.75 | 19.1 | 1 | 25.4 | 0.125 | 3.2 | 128 | 8.8 | 0.9 | 2.93 | 74.4 | >0.10 |
| STHT80-750-5 | 0.75 | 19.1 | 1.125 | 28.6 | 0.188 | 4.8 | 173 | 11.9 | 1.2 | 2.45 | 62.2 | >0.10 |
| STHT80-875-5 | 0.875 | 22.2 | 1.25 | 31.8 | 0.188 | 4.8 | 180 | 12.4 | 1.2 | 3.1 | 78.7 | >0.10 |
| STHT80-1000-5 | 1 | 25.4 | 1.375 | 34.9 | 0.188 | 4.8 | 146 | 10.1 | 1 | 3.67 | 93.2 | >0.10 |
- 標準の長さは7.5m。
- 上記の圧力結果は用途によって異なる場合があり、従って上記の結果を保証するものではありません。
- すべての品番は、破裂圧力、曲げ半径、耐真空性について物理的試験を実施しており、推定値や数学的予測値は使用していません。
- チューブをご指定になる前に、使用条件をシミュ レーションした試験を実施することが不可欠です。
- 品番によっては最低注文数量が設定されている場合があります。
